Continuous level transmitter berarti transmitter dapat mengukur secara real time nilai ketinggian fluida/bulk/slurry di dalam tangki. Jadi kalian cukup memasang 1 transmitter untuk memonitor ketinggian tangki. Oiya kalau misalnya isi tangki berupa slurry ataupun solid, maka setidaknya minimal kalian harus memasang 2 transmitter. Karena nilai tertinggi tentunya berada di bawah input tangki (permukaan tidak rata) seperti gambar di bawah. Biasanya akan dihitung nilai rerata dari kedua transmitter, kemudian nilai rata-rata lah yang akan di tampilkan di display sebagai hasil pengukuran.

solid vs liquid level measurement

Okei back to the topic, ada beberapa jenis continous level transmitter yang umum digunakan, seperti :

1. Ultrasonic Level Transmitter

Berbeda dengan saudaranya tipe point level measurement, transmitter ini dapat mengukur level secara real time. Prinsip kerja sensornya sih sama aja kayak ultrasonic point level transmitter (menggunakan gelombang suara ultrasonik), hanya saja tidak perlu di setting nilai ketinggian target yang ingin dicapai. Transmiter jenis ini cenderung lebih murah dibanding musuh bebuyutannya yang akan saya sebutkan di bawah wkwkwk.  Oiya frekuensi ultrasonik sendiri di kisaran 20000 Hz dengan kecepatan suara yaitu 340 meter/detik (di udara).

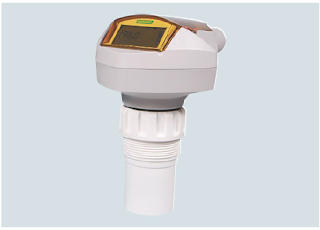

UT Transmitter with display

UT Transmitter without display

2. Radar Transmitter

Nah ini yang menjadi musuh bebuyutan ultrasonik wkwk. Wajarlah jenis yang satu ini terbilang paling handal di kelasnya untuk mengukur level. Prinsip pengukurannya sama kayak ultrasonik, hanya berbeda pada gelombang yang dibangkitkan. Transmitter ini membangkitkan gelombang radar dari frekuensi 6 GHz hingga 78 GHz (tergantung tipe transmitternya). Gelombang radar sendiri berbeda dengan gelombang ultrasonik. Gelombang yang satu ini tidak memerlukan medium untuk merambat. Kecepatan gelombang radar seperti kecepatan cahaya yaitu 300.000.000 meter/detik (di udara).

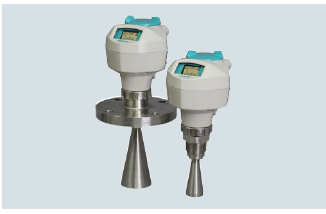

Oiya jenis antena radar ini ada banyak, bisa berupa rod (batang) maupun horn (corong)

Ultrasonic vs Radar

Oiya sebelum bahas jenis lain, saya mau jelaskan sedikit kelebihan dan kekurangan 2 jenis transmitter ini. Secara teoritis dalam electromagnetic wave spectrum, ultrasonik berada di spektrum gelombang radio dengan frekuensi 20000 Hz, sementara radar berada di spektrum gelombang microwave dengan frekuensi 6 GHz hingga 78 GHz seperti gambar di bawah

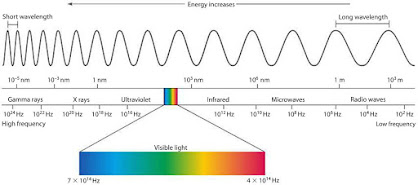

Electromagnetic wave spectrum

Namun, sebenarnya ada beberapa kelebihan dan kekurangan masing-masing jenis (bukan berarti yang mahal selamanya lebih bagus ya wkwk). Transmitter tipe ultrasonik sangat sensitif terhadap disturbance. Misalnya pada tangki untuk menyimpan bijih logam seperti batubara. Bijih yang baru saja jatuh dapat mengacaukan hasil penugukuran transmitter ultrasonik. Hal ini disebabkan karena Ultrasonik sangat sensitif terhadap benda berwujud solid seperti debu. Artinya jikalau benda berwujud solid menghalangi gelombang UT, maka disturbance tadi akan dianggap sebagai tinggi aktual solid di dalam tangki. Berbeda dengan UT, Radar sangat tidak sensitif terhadap disturbance. Hal ini dikarenakan frekuensi radar yang tinggi, sehingga solid berupa disturbance dapat dengan mudah ditembus radar. Kalau orang bilang sih, "Ada harga ada kualitas " wkwk. Prinsipnya sih sama kayak rontgen yang menggunakan Xray, makin tinggi frekuensi makin besar daya penetrasinya untuk menembus objek.

Xray ability to penetrate object

Tapi ada kasus tertentu dimana UT merupakan pilihan tepat selain harganya yang murah. Radar tidak cocok digunakan di dalam tangki yang berisi bijih plastik. Akan terjadi fenomena listrik statis yang akan menggangu sinyal radar yang dipancarkan. Sehingga untuk aplikasi bijih plastik, lebih tepat menggunakan Transmitter ultrasonik.

UT dan Radar transmitter memiliki kesamaan dalam hal memancarkan gelombang dengan sudut tertentu. Jadi perlu penempatan yang sesuai untuk menghindari gelombang menabrak dinding sebelum terkena fluida, karena akan mengacaukan hasil pengukuran. Dan aturan pemasangan yang lain bahwa penempatan transmiter tidak boleh didekat input tangki, karna akan mengacaukan pengukuran juga.

Rules of Instalation

3. Guide Wave Radar (GWR)

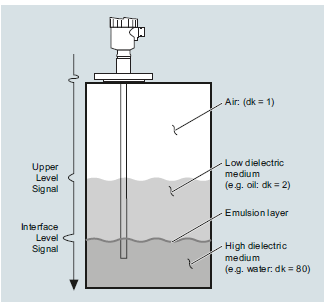

Gelombang yang dipancarkan adalah sama yaitu gelombang radar. Sesuai namnya, transmitter ini menggunakan sejenis rod/batang yang dipasang dari transmiter ke dasar tangki. Berbeda dengan Radar Transmiter, Gelombang GWR tidak dipancarkan dengan sudut terntentu karena adanya Rod (batang). Rod ini yang nantinya sebagai media rambat gelombang radar. Prinsipnya yaitu menggunakan perbedaan konstanta dielektrik udara dengan bahan. Jenis transmiter ini juga yang cocok untuk mengukur tangki dengan 2 substansi bahan atau lebih (misalnya seperti tinggi minyak di dalam campuran minyak dan air. Kelemahan jenis ini ada pada biaya instalasi dan kerumitan proses maintenance.


4. Capacitance Continuous Level Transmitter

Prinsip kerjanya sama seperti capacitance point level yang sudah saya jelaskan sebelumnya. Intinya berdasarkan perubahan nilai kapasitansi yang semakin besar bila ketinggian fluida makin besar. Untuk lebih paham, bisa ditonton videonya  https://www.youtube.com/watch?v=MPCUDVp0WZc.
