WIRING PLC SEDERHANA MENGGUNAKAN LEVEL TRANSMITTER LR 250 sebagai ANALOG INPUT dan PUSH BUTTON | INSTRUMENT PART 14

Mungkin saya akan sharing sedikit terkait dengan wiring PLC sederhana menggunakan transmitter.

        Sebelum saya menjelaskan konfigurasi, saya akan menjelaskan setup percobaan. Pada bagian terdahulu (PART 7 Instrumen) , saya pernah membuat program PLC untuk flowmeter (flowrate dan totalizer). Karena pada saat itu saya masih menggunakan PLC Simulator, pada bagian ini saya akan menggunakan LR 250 sebagai analog input (nialai analog level dianggap mewakilkan analog flowrate), dan dua buah digital input berupa tombol untuk medemonstrasikan nilai digital pulse tottalizer dan tombol reset totalizer. Untuk digital output nya menggunakan lampu sebagai indikator apabila nilai flowrate analog melebihi batas yang ditetapkan.

1. PLC S7-1200 CPU 1212C DC/DC/RLY

PLC pin terminal

penjelasan pin CPU ada pada datasheet/manual di bawah :

penjelasan pin PLC

2. Analog Input 4xU/I 2 Wire connected to SIMATIC ET 200 SP

Penjelasan pin AI module seperti gambar di bawah ;

analog input pin terminal module

3. Terminal Block

Terminal block digunakan hanya untuk meminimalisir banyaknya kabel dalam satu pin. satu terminal block memiliki 4 pin (lubang) dari atas ke bawah. Pin 1 dari atas terhubung ke pin 4 (paling bawah). Untuk pin 2 terhubung ke pin 3.

terminal block

4. Transmitter

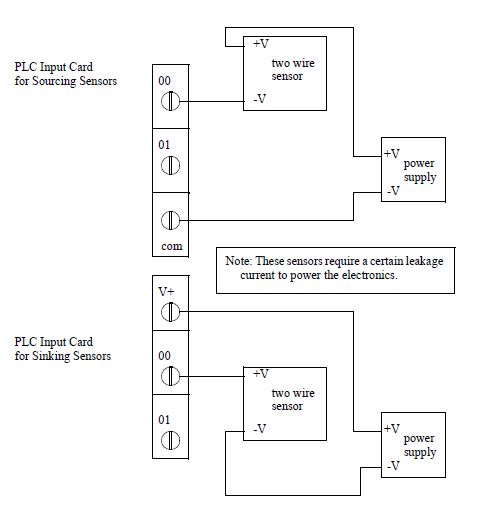

Wiring untuk 2 wire transmitter yang paling umum dikenal adalah sinking dan sourcing. Perbedaannya seperti gambar di bawah :

sinking vs sourcing

5. Push Button

Disini saya menggunakan 2 push button, yang berfungsi sebagai tombol pulse totalizer (digital input) dan reset totalizer (digital input).

6. Lampu

Lampu disini sebagai digital output, dimana lampu akan logic 1 ketika nilai flow (analog input) sudah melebihi batas nilai diberikan transmitter.

7. Relay

Disini saya menggunakan relay berjenis SPST. Relay merupakan komponen umum yang digunakan sebagai safety apabila nilai arus terlalu besar yang dapat merusak perangkat CPU PLC.

8. Wiring

wiring

Dari wiring di atas, dapat dijelaskan :

* Wiring menggunakan mode sourcing trasnmitter

* common yang digunakan merupakan common ground (setiap pin digital input CPU merupakan ground)

* kabel merah = merupakan kabel fasa, kabel biru = merupakan kabel netral.

* kabel hijau = kabel profinet

* pada looping 2 wire transmitter, seharusnya ada 2 kabel yang terhubung ke modul PLC (AI Remote I/O). Dapat dilihat pada modul AI Remote I/O. Namun pada kebanyakan kasus, PLC sudah di grounding melalui CPU. Dapat dilihat pada modul AI Remote I/O, seharusnya pin UV0 dan I0+ terhubung ke Power supply dan transmitter. Namun hanya IO+ (terminal positif yang terhubung), karena grounding UV0 sudah melalui CPU PLC.

setup simulasi

Hasil percobaan saya seperti gambar di bawah :

Tengkyuuuuu.....
